RN4020

Bluetooth Low Energyモジュール

RN4020使い方ガイド

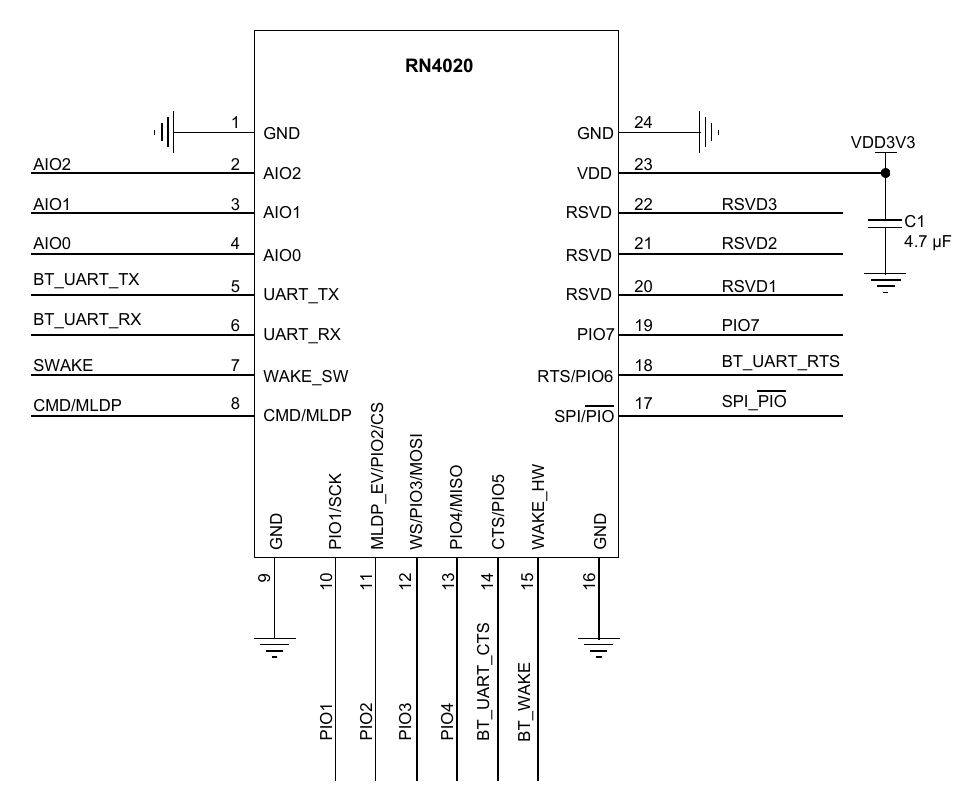

ピンアサイン

ピン機能 接続(起動時)
WAKE_SW HIGH
CMD/MLDP LOW
WAKE_HW HIGH
UART TX RX
UART RX TX

基本コマンド

コマンド 説明
SF,1
 工場出荷時の既定値
SF,2
 完全工場出荷時の既定値
SN,[名前]
 デバイスの名前を[名前]に変更
SR,[機能設定]
 有効化/無効化する機能を設定
SS,[サービス設定]
 サービスを設定
PS,[UUID]
 UUIDを設定
PC,[プライベートキャラスタリック値],1A,FF
 プライベートキャラスタリック値を設定
D
 デバイス情報を確認
R,1
 再起動
LS
 BLEデバイスのUUIDとハンドル値の対応を確認
※ペリフェラルのみ
H
 ヘルプ

セントラルコマンド

コマンド 説明
F
 ペリフェラルデバイスを検索
※Xで終了
X
 デバイスの検索を終了する
E,0,[BTA]
 [BTA](ボンディング済みMACアドレス)のペリフェラルBLEデバイスに接続

接続中コマンド

コマンド 説明
K
 接続解除
M
 通信強度
LC
 接続したBLEデバイスのUUIDとハンドル値の対応を確認
※セントラルのみ
CHW,[ハンドル値],[転送データ]
 接続したBLEデバイスの[ハンドル値]に[転送データ]を送る
※セントラルのみ
SHR,[ハンドル値]
 [ハンドル値]に送られてきたデータを読み出す
※ペリフェラルのみ
